Гидравлический стенд опрессовки ГСП-340

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Гидравлический стенд ГСП-340 предназначен для осуществления следующих видов работ:

Проверка на герметичность корпусных деталей и резьбовых соединений бурового инструмента.

Проведение операции опрессовки элементов бурового инструмента и копановок требующих больших внутренних давлений на скважине.

Область применения гидравлического стенда ГСП-340 ремонтные цехи буровых и сервисных предприятий. Условия нормальной эксплуатации стенда предусматривают обеспечение температуры окружающего воздуха в рабочем помещении не ниже + 10 С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габариты испытываемых изделий:

Диаметр мм.………………………………………………………………………..…….54-240

Габаритные размеры установочной базы стенда, мм:

длина.................................................................................................................................... 11000

ширина................................................................................................................................... 700

высота.................................................................................................................................... 700

Вес кг………………………………………………………………….......…………………4200

Максимальное давление гидростанции МПа(бар). ………..................................... 34 (340)

Рабочая жидкость .................................................................................................... антифриз



СОСТАВ ИЗДЕЛИЯ

Гидравлический стенд опрессовки ГСП-340 предназначен для проверки на герметичность бурового инструмента и компановок. Состоит из следующих основных составных частей:

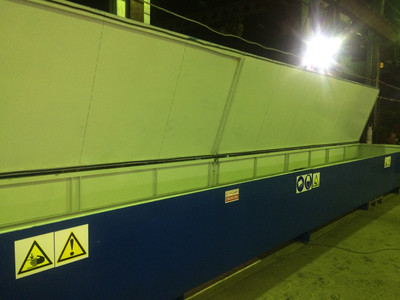

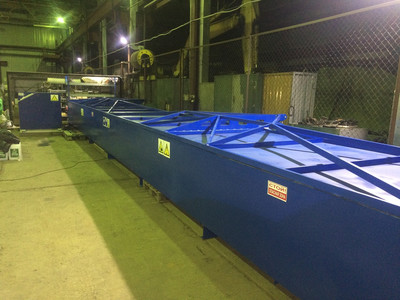

1) Испытательная камера: защитная крышка с гидравлическим приводом подъёма и опускания, опора поддерживающая, РВД с БРС для подвода жидкости;

2) Пульт управления с гидростанцией, планшетным компьютером и специализированной программой проведения и регистрации испытания;

Особенности стенда ГСП-340

Гидравлический стенд не требует фундамента для установки. Стенд устанавливается на ровную поверхность производственного помещения.

 Применение гидроцилиндров позволяет поднятие защитных крышек испытательной камеры без применения грузоподъёмных механизмов.

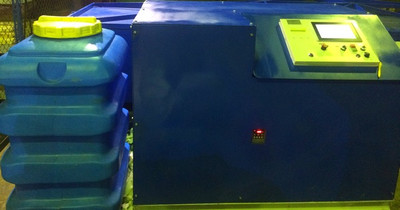

Пульт управления совмещен с гидравлической станцией высокого давления с запорной арматурой, имеет расходно-приёмную ёмкость 500 литрам.

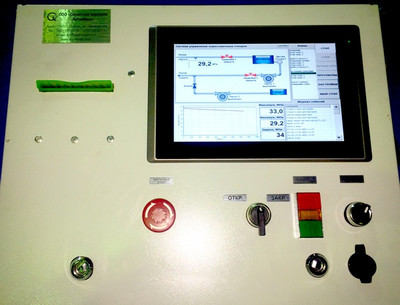

Планшетный компьютер управляет автоматизированным проведением испытанием с отображением в графическом и цифровом виде давления по временной шкале выдержки.
