СКАМ 2.0

ОПИСАНИЕ

Мобильная станция контроля СКАМ 2.0 предназначена для учёта расхода и давления рабочей жидкости в трубопроводе высокого давления. Система разработана для оценки качества работы цементировочных агрегатов при проведении работ КРС и других технологических процессов.

Мобильная станция контроля

СКАМ 2.0

Мобильная станция контроля СКАМ 2.0 имеет следующие технические возможности:

Отображение на дисплее среднего значения расхода и давления;
Записывание в энергонезависимую память снимаемые значения расхода и давления в реальном времени;
Измерение моторесурса работы цементировочного агрегата;
Передача данных по каналу GPRS в режиме ONLINE или по запросу диспетчера с помощью GSM модуля;
Измерение температуры окружающей среды.

В технические параметры мобильной станции контроля СКАМ 2.0 заложены возможности подключения дополнительного выносного табло и возможности измерения с регистрацией дополнительных параметров как веса колоны, момента свинчивания резьбовых соединений бурильной колоны, загазованности атмосферы в рабочей зоне скважины, количество спускоподъемных операций, температура буровой жидкости и других необходимых технологических параметров.

Мобильная станция контроля СКАМ 2.0 имеет защиту от прямого попадания дождевых осадков и снега. Внутренний термостат позволяет работать станции контроля в температурных условиях от-40 до +50°С.

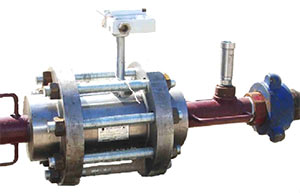

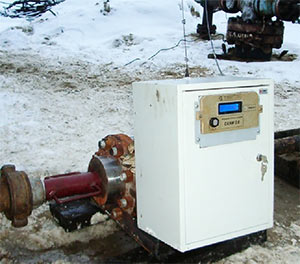

Мобильная станция контроля СКАМ 2.0 устанавливается на манифольде в месте подачи рабочей жидкости от цементировочного агрегата или иных буровых насосных агрегатов.

Питается станция контроля от источника постоянного тока 24 В, который можно подавать от сетевого адаптера, от автомобиля или от собственного аккумулятора. Таким образом, применение безопасного напряжения исключает риск поражения электрическим током и даёт возможность применения альтернативных источников питания.

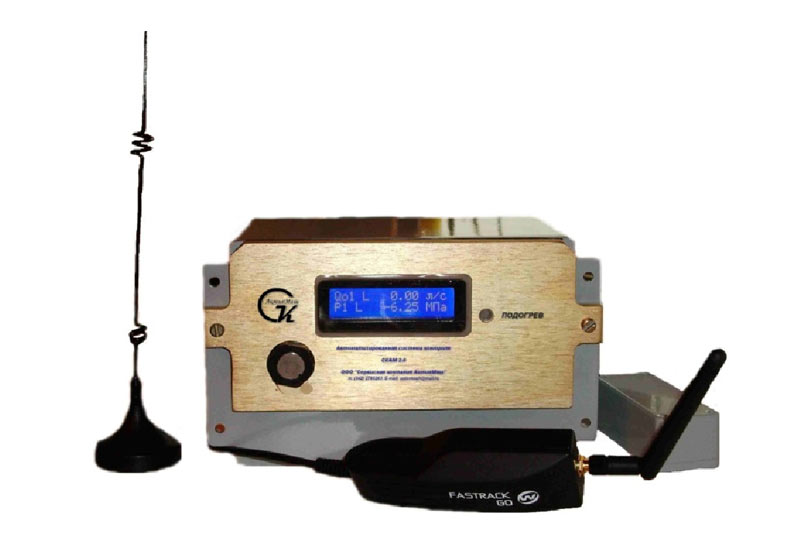

Применение выносной антенны даёт возможность уверенного приёма GSM канала связи в зоне неуверенного приёма. Возможно использование других каналов связи, применяемые на предприятии. Программное обеспечение позволяет выводить информацию как в числовом значении, так и в графическом с возможностью распечатки данных любого промежутка работы мобильной станции контроля.

Станция контроля СКАМ 2.0 постоянно записывает измеренные параметры в энергонезависимую память и данные можно считать с помощью переносного компьютера через шнур-конвертор RS-232 при эксплуатации станции контроля в удалённых и труднодоступных местах с отсутствием каналов связи. Ёмкость энергонезависимой памяти может устанавливаться с любым объёмом. Это согласовывается в технических заданиях с Заказчиком в зависимости от количества регистрируемых параметров и срока их хранения.

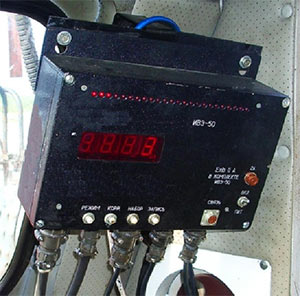

Мобильная станция контроля СКАМ 2.0 может эксплуатироваться как устройство для хранения и передачи данных диспетчеру совместно с имеющимися на предприятии систем автоматизации, например электронного индикатора веса типа
ИВЭ-50. Такое применение позволит уменьшить затраты на переоснащение всех буровых бригад и использовать уже раннее приобретённое оборудование и ЗИПа к нему.

Мобильную станцию контроля СКАМ 2.0 можно устанавливать и непосредственно на цементировочный агрегат. Устанавливая непосредственный индикатор в кабине автомобиля, машинист уже будет устанавливать необходимый расход или значение давления не по таблице и манометру, а по фактическому значению на выходе насосного узла. Ведение архива измеренных параметров с подсчётом моточасов и возможности передачи данных оператору, даст более полную картину в диспетчеризации транспортного средства. При необходимости, возможно вести дополнительных параметров, как скорость, расход топлива, время движения и стоянки в пути, количество заправок и несанкционированного слива топлива, а так же при использовании GPRS навигатора и месторасположение транспортного средства.

Мобильная станция контроля СКАМ 2.0 имеет широкую область применения в разных сферах деятельности предприятия. Возможность «гибкого» схемного решения станции и использование собственного программного обеспечения, позволяет станции контроля СКАМ 2.0 работать в различных отраслях и с любыми системами автоматизации.

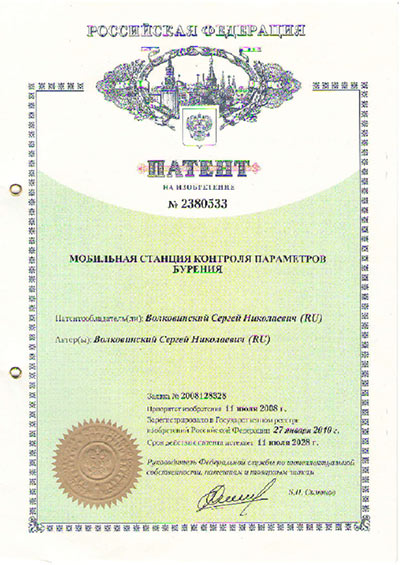

Мобильная станция контроля СКАМ 2.0 сертифицирована и запатентована.
