Испытательный комплекс СК-1
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Стенд комплекс СК-1 предназначен для осуществления следующих видов работ:
Проверка качества проведенного ремонта гидравлических забойных двигателей (ГЗД), путем измерения параметров их характеристик.
Проведение операции обкатки ГЗД после ремонта с целью обеспечения взаимной приработки сопрягаемых деталей и узловых соединений.
Область применения стенда ремонтные - цехи буровых предприятий. Условия нормальной эксплуатации стенда предусматривают обеспечение температуры окружающего воздуха в рабочем помещении не ниже + 10 С, что предотвращает замерзание энергетической жидкости (техническая вода).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габариты испытываемых ГЗД:
Диаметр мм.………………………………………………………………………..…….54-127
Габаритные размеры установочной базы стенда, мм:
длина.................................................................................................................................... 10000
ширина................................................................................................................................... 1700
высота.................................................................................................................................... 1400
Вес кг………………………………………………………………….......…………………6500
Максимальный тормозной момент кНм ……………………..………………..……9800
Применяемая энергетическая жидкость: тех. вода
Максимальный расход энергетической жидкости л/с…………………......………… 20
Максимальное давление энергетической жидкости МПа(кгм/см). ……….... 16 (160)
Максимальная частота вращения вала ГЗД, с-1............................................................ 25
СОСТАВ ИЗДЕЛИЯ

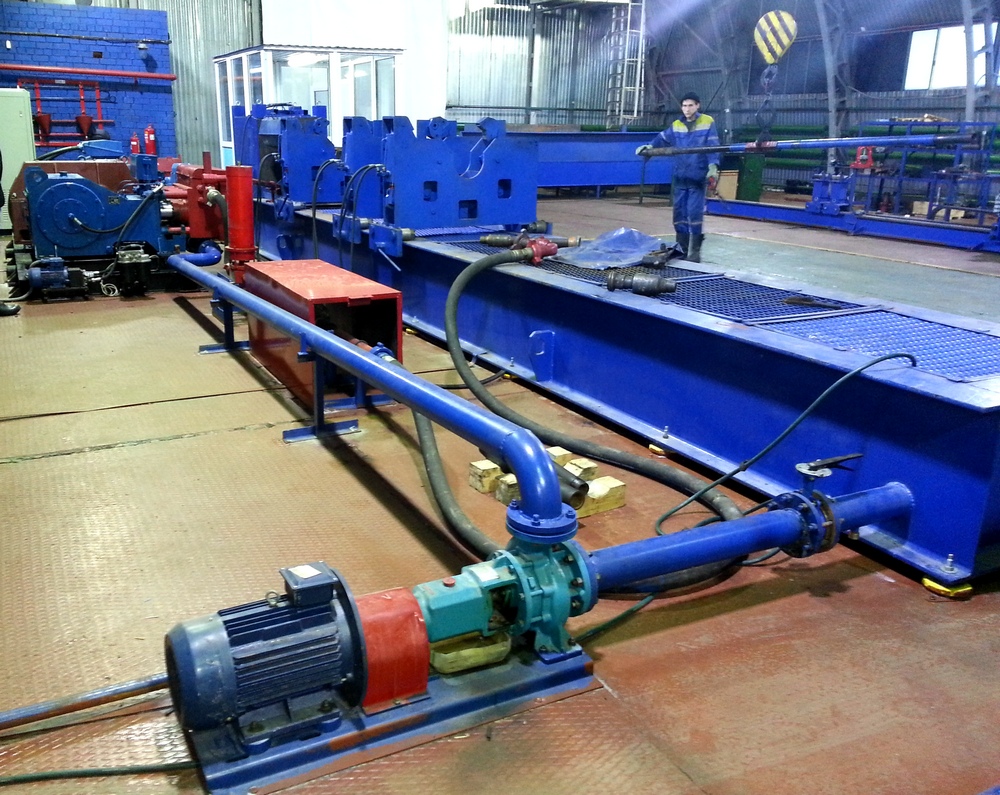

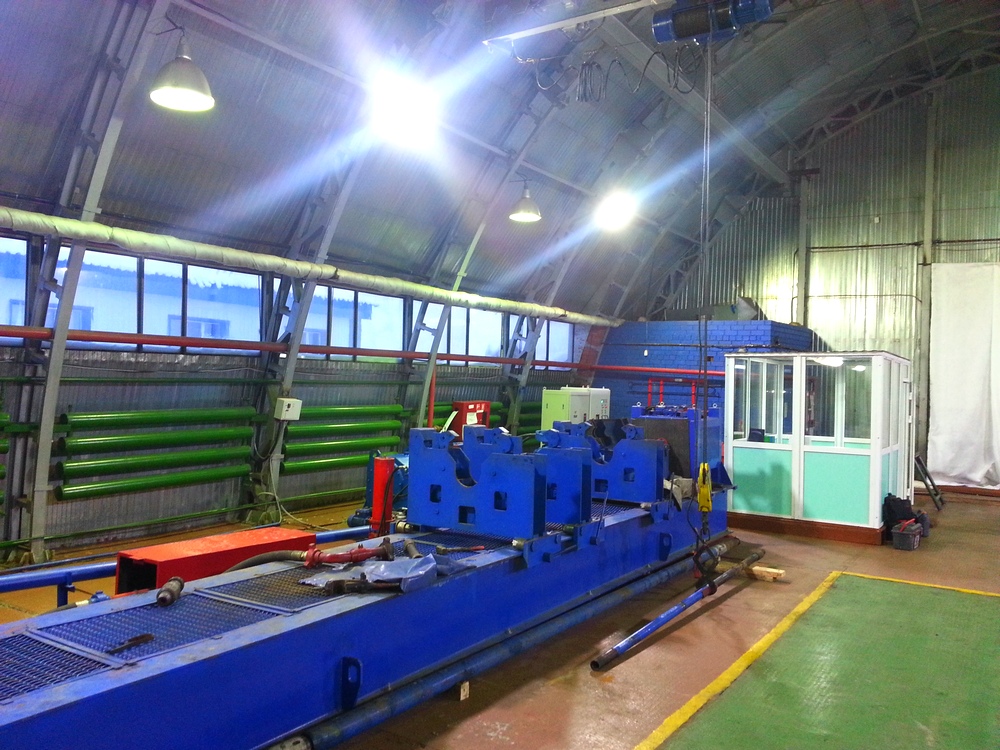

Стендовый комплекс СК-1 для гидравлических испытаний состоит из следующих основных составных частей:
1) База установочная, тормозное устройство ГМТ-1, гидравлическими самоцентрирующими зажимами ГЗ-2, напорным манифольдом с датчиками расхода и давления, гидраотбойником, бурового шланга с вертлюгом;
2) Пульт дистанционного управления;
3) Компьютер с периферией и программным обеспечением;
4) Первичные преобразователи (датчики) тормозного момента, оборотов, давления и расхода энергетической жидкости с кабелем.
5) Насосный узел с электроприводом мощностью 350 кВт
6) Частотно-регулируемый привод для управления оборотами электродвигателя насосного узла.
Особенности испытательного комплекса СК-1
Комплекс не требует фундамента для установки. Стенд спроектирован таким образом, что вся возникающая вибрация гасится за счет конструктивной особенности базовой рамы, что позволяет установку стенда на ленточный фундамент толщиною 150 мм или на железобетонные плиты.

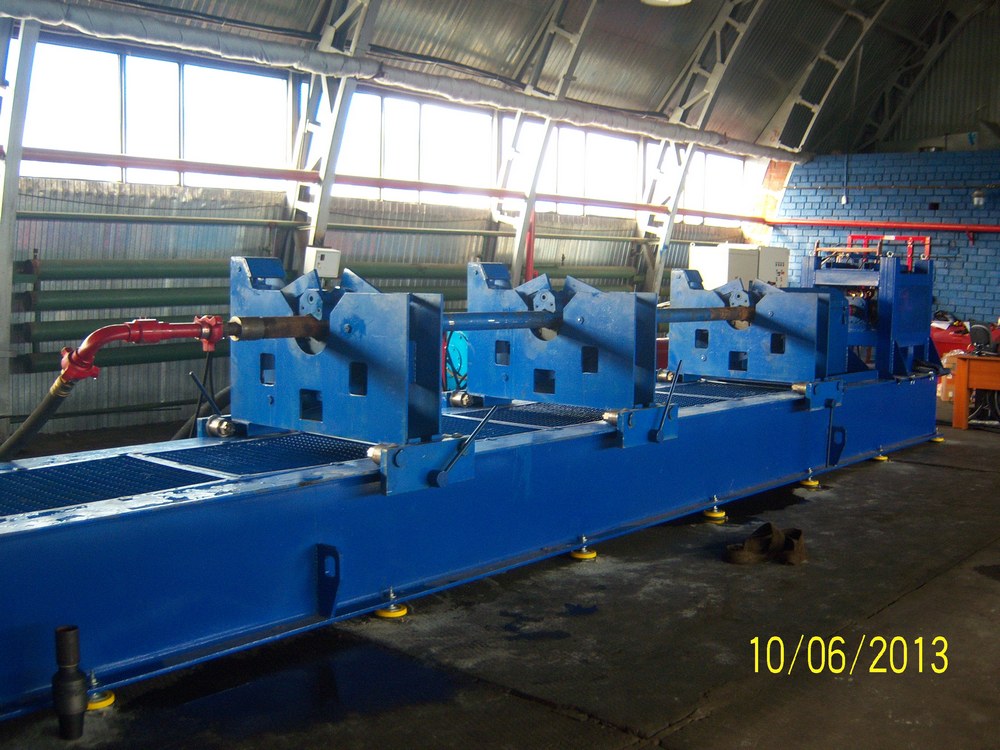

Применение гидравлических захватов ГЗ-2 позволяют самоцентрировать испытываемый ВЗД по центру оси вращения в диапазоне диаметров корпусов забойных двигателей от 54 до 240 мм без каких либо сменных призм и кулачков.

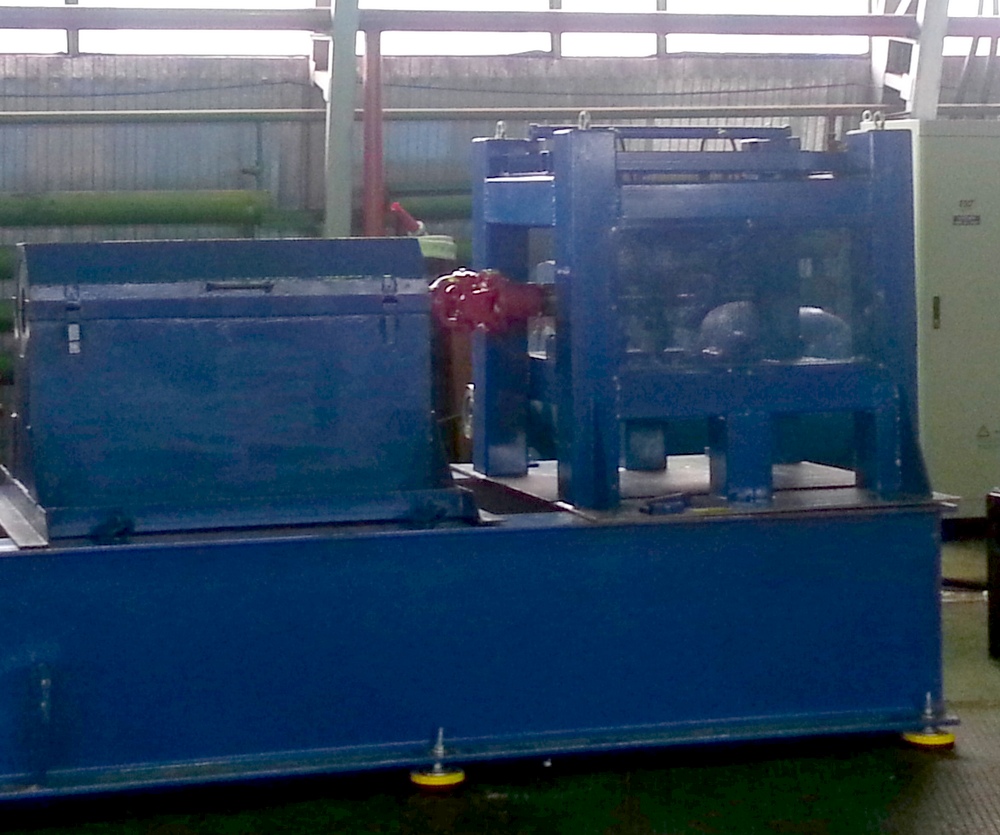

Узел создания ГМТ-1 позволяет создание крутящего момента на валу испытываемого ВЗД с максимальным усилием до 9800 кН. Таким образом обеспечивается условие снятия реального крутящего момента на валу ВЗД без применения компьютерного пересчета данных.

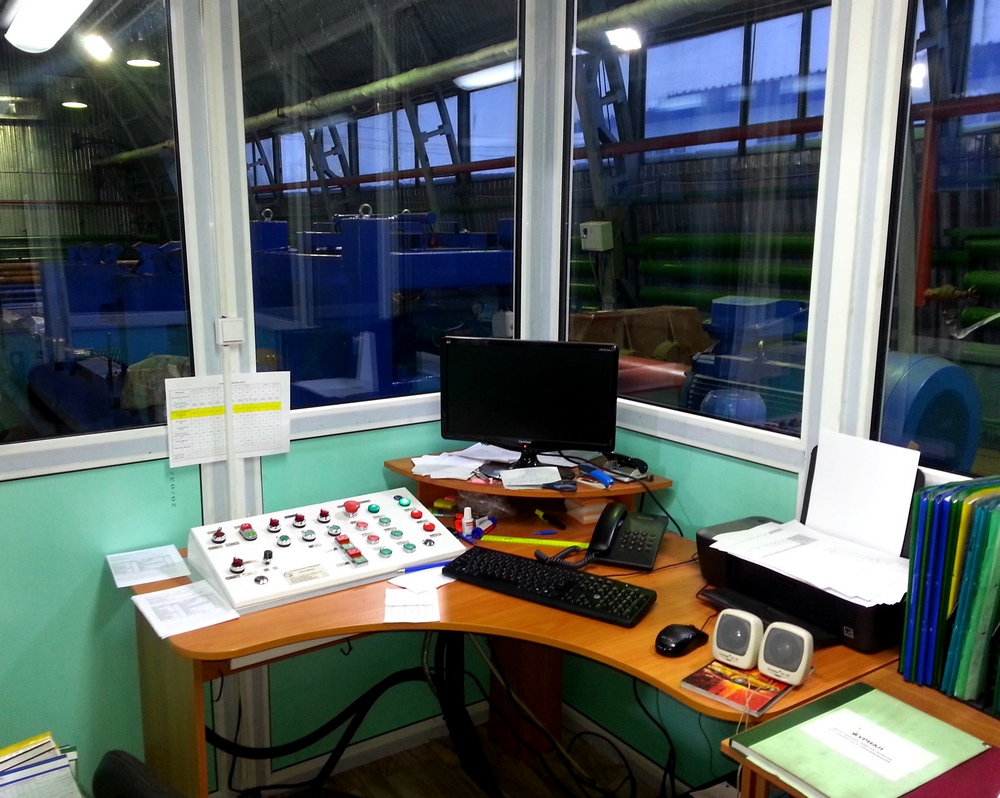

Управление комплексом производится оператором с пульта управления с регистрацией снимаемых параметров гидравлических характеристик забойных двигателей с помощью специального программного продукта на ПК.

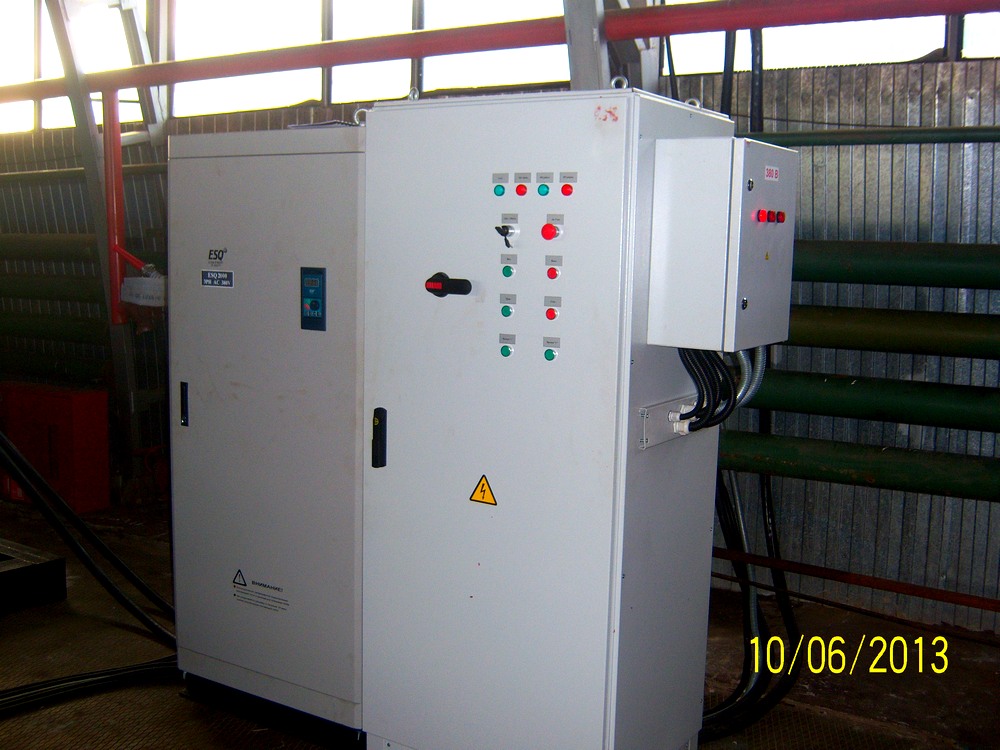

Управление электроприводом осуществляется частотно-регулируемым приводом мощностью 350 кВт. Это позволяет достич больших значений давления на манифольде высокого давления при создании тормозной нагрузке на вал испытываемого ВЗД с обеспечением максимального расхода энергетической жидкости. Преимущество применения частотно-регулируемого привода позволяет производить плавный пуск электродвигателя и точно устанавливать необходимый расход энергетической жидкости для различных типоразмеров гидравлических забойных двигателей.
