Испытательный стенд ГС-3
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Стенд испытательный ГС-3предназначен для осуществления следующих видов работ:
- Проверка качества проведенного ремонта гидравлических забойных двигателей (ГЗД), путем измерения параметров их характеристик.
- Проведение операции обкатки ГЗД после ремонта с целью обеспечения взаимной приработки сопрягаемых деталей и узловых соединений.

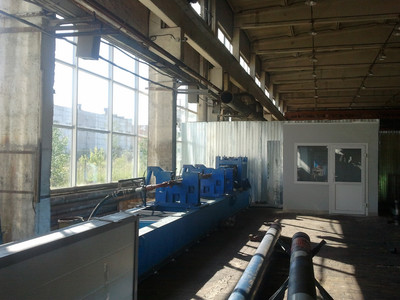

- Область применения стенда ремонтные - цехи буровых предприятий. Условия нормальной эксплуатации стенда предусматривают обеспечение температуры окружающего воздуха в рабочем помещении не ниже + 10 С, что предотвращает замерзание энергетической жидкости (техническая вода).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габариты испытываемых ГЗД:
| Диаметр мм | 105-240 |
Габаритные размеры установочной базы стенда:
| длина мм | 12000 |
| ширина мм | 1700 |
| высота мм | 1400 |
| Вес кг | 5500 |
| Максимальный тормозной момент кНм | 19600 |
Применяемая энергетическая жидкость: тех. вода
Максимальный расход энергетической жидкости л/с…………………......………… 25
Максимальное давление энергетической жидкости МПа(кгм/см). ……….... 16 (160)
Максимальная частота вращения вала ГЗД, с-1............................................................ 25
СОСТАВ ИЗДЕЛИЯ
Стенд гидравлических испытаний ГС-3 состоит из следующих основных составных частей:
1) База установочная, тормозное устройство ГМТ-2, гидравлическими самоцентрирующими зажимами ГЗ-2, напорным манифольдом с датчиками расхода и давления, гидраотбойником, бурового шланга с вертлюгом;

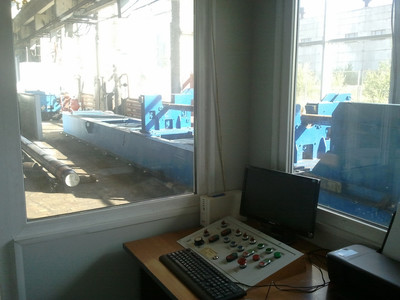

2) Пульт дистанционного управления;
3) Компьютер с периферией и программным обеспечением;
4) Первичные преобразователи (датчики) тормозного момента, оборотов, давления и расхода энергетической жидкости с кабелем.
Особенности испытательго стенда ГС-3
Стенд ГС-3 не требует фундамента для установки. Стенд спроектирован таким образом, что вся возникающая вибрация гасится за счет конструктивной особенности базовой рамы, что позволяет установку стенда на ленточный фундамент толщиною 150 мм или на железобетонные плиты.

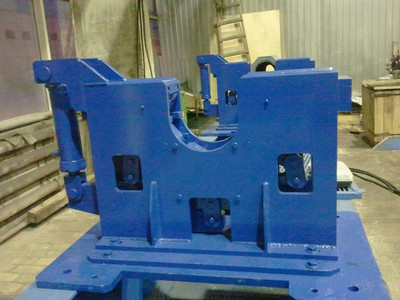

Применение гидравлических захватов ГЗ-2 позволяют самоцентрировать испытываемый ВЗД по центру оси вращения в диапазоне диаметров корпусов забойных двигетелей от 54 до 240 мм без каких либо сменных призм и кулачков.

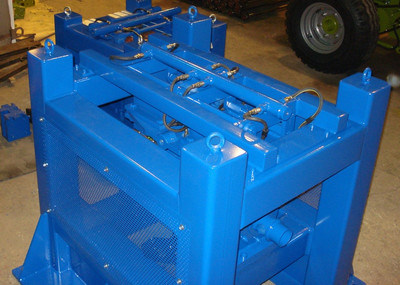

Узел создания ГМТ-2 позволяет создание крутящего момента на валу испытываемого ВЗД с максимальным усилием до 25000 кН. Таким образом обеспечивается условие снятия реального крутящего момента на валу ВЗД без применения компьютерного пересчета данных.
