Стенд испытания гидроударников (ЯСС) СГИ-130

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Стенд испытания гидроударников (ЯСС) ГСИ-130 предназначен для осуществления следующих видов работ:

Испытания гидравлических гидроударников и ЯСС.

Проведение операции выпрессовки/запрессовки элементов бурового инструмента и ВЗД требующих больших нагрузок.

Область применения гидравлического стенда ГСИ-130 ремонтные цехи буровых и сервисных предприятий. Условия нормальной эксплуатации стенда предусматривают обеспечение температуры окружающего воздуха в рабочем помещении не ниже + 10 С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габариты испытываемых изделий:

Диаметр мм.………………………………………………………………………..…….54-240

Габаритные размеры установочной базы стенда, мм:

длина.................................................................................................................................... 10000

ширина................................................................................................................................... 1700

высота.................................................................................................................................... 800

Вес кг………………………………………………………………….......…………………5500

Максимальная нагрузка сжатия/растяжения кНм ……………………..…….......…150/150

Максимальный расход гидростанции л/м ………..................…………......………… 50

Максимальное давление гидростанции МПа(бар). ………..................................... 21 (210)

Максимальная скорость выдвижения/втягивания гидроцилиндров с................. 110/140

Максимальная длина хода гидроцилиндра мм ......................................................... 800

Минимальная длина установки изделия мм ............................................................... 1000

Максимальная длина установки изделия мм ............................................................... 10000



СОСТАВ ИЗДЕЛИЯ

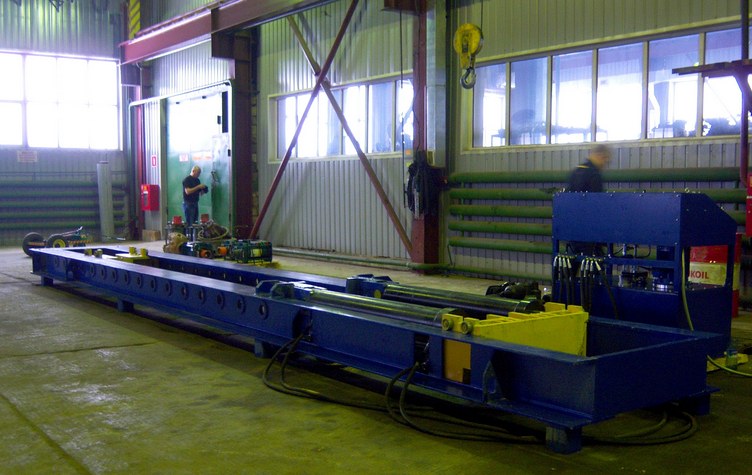

Стенд испытания гидроударников (ЯСС) СГИ-130 предназначен для создания осевой нагрузки сжатия/растяжения бурового инструмента и проведения испытания ЯСС и гидроударников. Состоит из следующих основных составных частей:

1) Рама установочная: гидравлические цилиндры, каретка стопорная и силовая, опора поддерживающая;

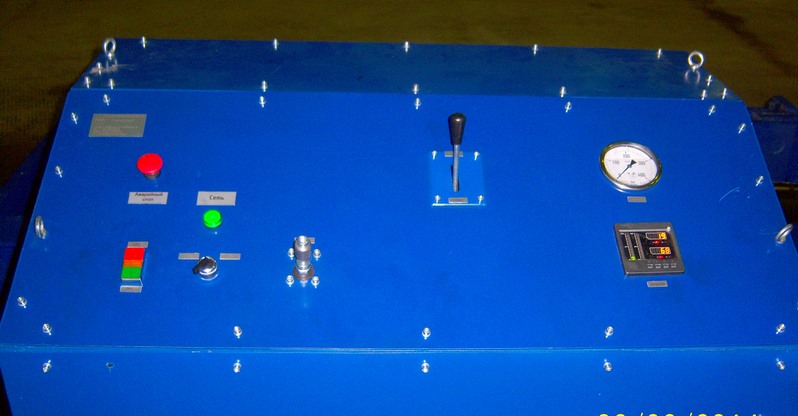

2) Пульт управления с гидростанцией, цифровым и манометрическим индикатором нагрузки;

Особенности стенда испытания гидроударников (ЯСС) СГИ-130

Гидравлический стенд не требует фундамента для установки. Стенд спроектирован таким образом, что все возникающее усилия сжатие/разжатия создаются внутри конструкции рамы.

Применение четырех гидроцилиндров позволили сделить конструкцию компактной.

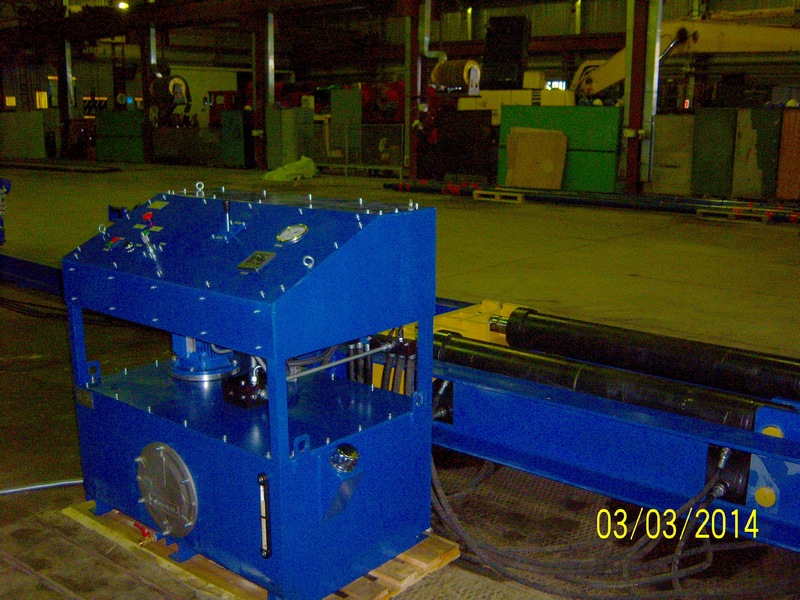

Пульт управления совмещен с гидравлической стенцией и имеет большой объем бака масла равным 400 литрам. Это позволяет долговременную работу гидравлического стенда ГСИ-130 при длительном проведении испытаний гидроударников и ЯСС. Цифровой индикатор отображает величину создания нагрузки при сжатии/разжатии.
