Стенд испытания гидроударников (ЯСС) СГИ-80

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Стенд испытания гидроударников (ЯСС) СГИ-80 предназначен для осуществления следующих видов работ:

Испытания гидравлических гидроударников и ЯСС.

Проведение операции выпрессовки/запрессовки элементов бурового инструмента и ВЗД требующих больших нагрузок.

Область применения гидравлического стенда СГИ-80 ремонтные цехи буровых и сервисных предприятий. Условия нормальной эксплуатации стенда предусматривают обеспечение температуры окружающего воздуха в рабочем помещении не ниже + 10 С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габариты испытываемых изделий:

Диаметр мм.………………………………………………………………………..…….54-240

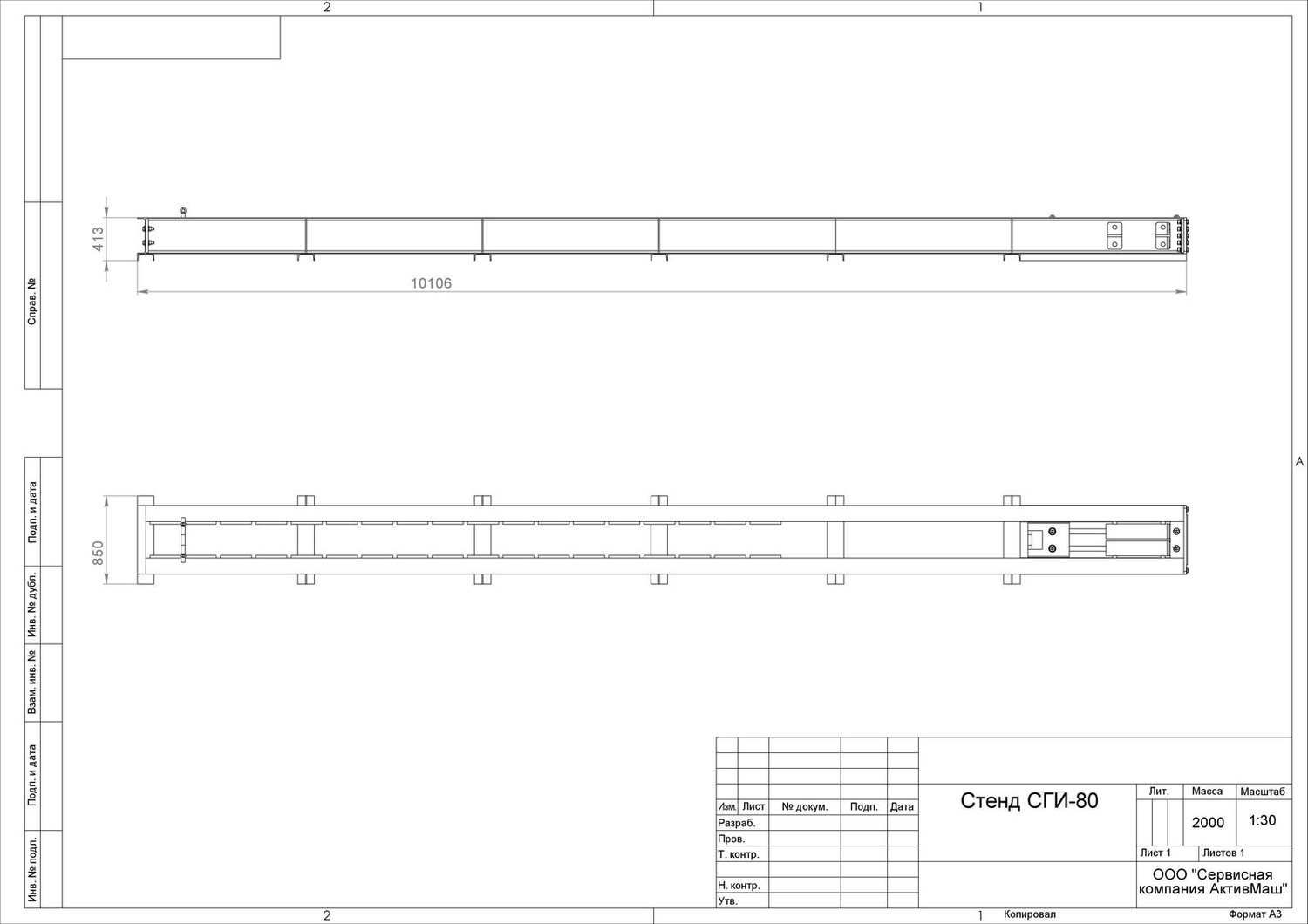

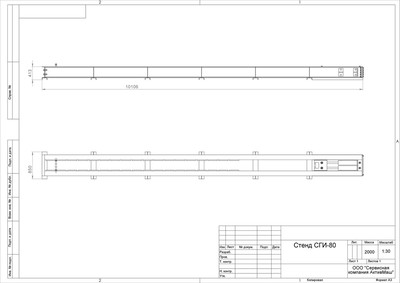

Габаритные размеры установочной базы стенда, мм:

длина.................................................................................................................................... 10000

ширина................................................................................................................................... 1700

высота.................................................................................................................................... 630

Вес кг………………………………………………………………….......…………………4500

Максимальная нагрузка сжатия/растяжения кНм ……………………..…….......…80/80

Максимальный расход гидростанции л/м ………..................…………......………… 40

Максимальное давление гидростанции МПа(бар). ………..................................... 21 (210)

Максимальная скорость выдвижения/втягивания гидроцилиндров с................. 18/24

Максимальная длина хода гидроцилиндра мм ......................................................... 630

Минимальная длина установки изделия мм ............................................................... 2000

Максимальная длина установки изделия мм ............................................................... 7000



СОСТАВ ИЗДЕЛИЯ

Стенд испытания гидроударников (ЯСС) СГИ-80 предназначен для создания осевой нагрузки сжатия/растяжения бурового инструмента и проведения испытания ЯСС и гидроударников. Состоит из следующих основных составных частей:

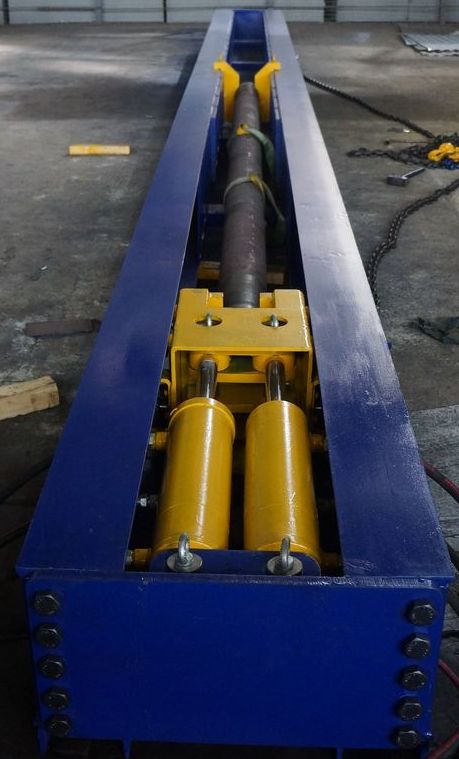

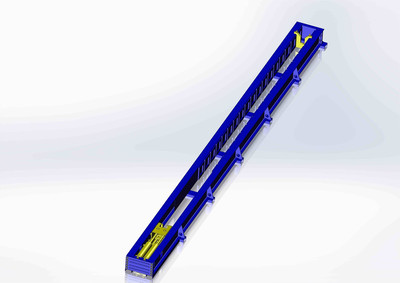

1) Рама установочная: гидравлические цилиндры, каретка стопорная и силовая, опора поддерживающая;

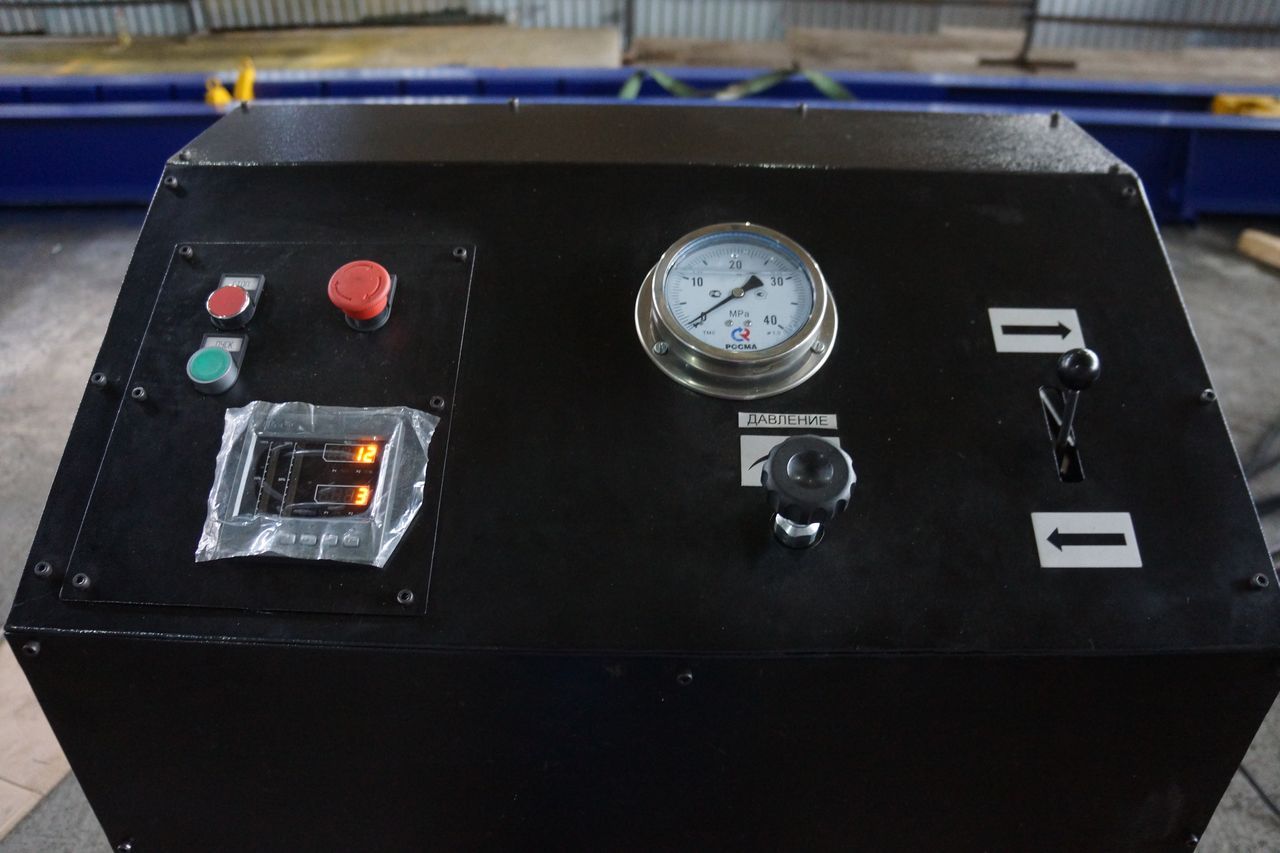

2) Пульт управления с гидростанцией, цифровым и манометрическим индикатором нагрузки;



Особенности Стенд испытания гидроударников (ЯСС) СГИ-80

Стенд испытания гидроударников (ЯСС) не требует фундамента для установки. Стенд спроектирован таким образом, что все возникающее усилия сжатие/разжатия создаются внутри конструкции рамы.

 Применение четырех гидроцилиндров позволили сделить конструкцию компактной.

Пульт управления совмещен с гидравлической стенцией и имеет большой объем бака масла равным 200 литрам. Это позволяет долговременную работу стенд испытания гидроударников (ЯСС) СГИ-80 при длительном проведении испытаний гидроударников и ЯСС. Цифровой индикатор отображает величину создания нагрузки при сжатии/разжатии.
