СКАМ 5.0

Регистратор забойных параметров

Регистратор забойных параметров СКАМ-5.0 является модернизированной моделью версии регистраторов типа LF. СКАМ-5.0 предназначен для регистрации в энергонезависимой памяти следующих параметров работы гидравлических забойных двигателей:

  • время нахождения ГЗД в скважине (от спуска до подъёма ГЗД);
  • фактическое время работы ГЗД на забое;
  • частота вращения ГЗД при работе;
  • обратное вращение ГЗД;
  • роторное бурение;
  • частота осевых вибраций;
  • угол наклона от вертикали;
  • абсолютное значение давления рабочей жидкости;
  • давление холостого хода ГЗД;
  • рабочее давление ГЗД;
  • интервал бурения;
  • механическая скорость бурения;
  • ускорение в вертикальной плоскости (обрыв инструмента в скважине)
  • температура рабочей среды.

СКАМ-5.0 выполнен в металлическом корпусе с гидроизоляцией до 60 МПа. Автономное питание рассчитано на работу регистратора на срок 6 месяцев. СКАМ-5.0 присваивается уникальный идентификационный номер, который не может поменяться на всём протяжении его службы, что исключает подменны данных. При установке на буровой инструмент, в регистратор заносятся данные об ГЗД: тип, шифр и номер ГЗД. Применение энергонезависимой памяти исключает возможность потери данных даже при полном разряде элемента питания.

 Программирование и считывание данных СКАМ-5.0 производится по радиоканалу. Таким образом нет необходимости регистратор извлекать из корпуса ГЗД для считывания данных. Это позволяет оперативно получить данные прямо на буровой при поднятия ГЗД на поверхность.



СКАМ-5.0 программируется  программатором СП-1 с помощью канала радиосвязи. Такое построение связи обеспечивает получение записанных в регистраторе данных без извлечения его из ГЗД, даже в условиях буровой. Это даёт возможность получать данные из регистратора не разбирая ГЗД, а так же оперативно считывать информацию при аварийных ситуаций после подъёма забойного двигателя со скважины.

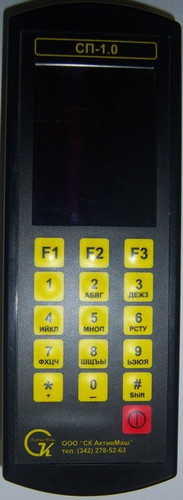

Программатор выполнен в виде переносного устройства с цветным дисплеем с алфавитно-цифровой клавиатурой. С помощью СП-1 можно просмотреть время наработки ГЗД, состояние элемента питания СКАМ-5.0, выборочные параметры во временном участке и вывести график на дисплее программатора.

Программирование СКАМ-5.0 перед установкой в ГЗД происходит с носимого программатора СП-1. Это не требует стыковки к компьютеру для его запуска в работу.

Считанные данные из архивной памяти СКАМ-5.0 запоминается в СП-1, который в свою очередь с помощью USB порта передаёт данные в компьютер. Программным обеспечением на ПК  обрабатываются полученные данные с построением графиков параметров работы ГЗД на забое. Заряд аккумуляторов СП-1 производится через порт USB.

Универсальность построения схемотехники и программного обеспечения даёт возможность применять регистратор как в винтовом забойном двигателе, так и в турбобуре.

Регистратор устанавливается в верхнюю полумуфту ротора, на противоаварийную шпильку винтового забойного двигателя. Габаритный размер регистратора позволяет использовать его в ВЗД габаритов от 105 до 240.

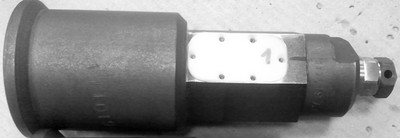

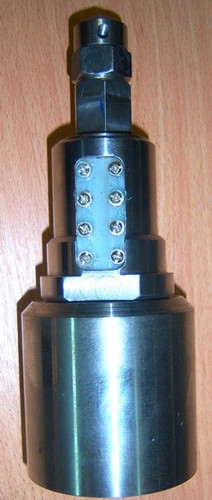

СКАМ-5.0 в виде гайки противоаварийной шпильки.

Программное обеспечение при считывании данных из СП-1  автоматически сохраняет в архиве полученные данные,  суммирует фактическое время наработки ГЗД, строится график по частоте вращения, по частоте осевой вибрации, температуре, по давлению и календарному времени работы для проведения анализа работы ГЗД на забое.

На графике можно отследить количество наращиваний, время промывки двигателя, время ожидания между бурением, скорость вращения рабочей пары, давление холостого хода и рабочего значения ГЗД, интервал бурения, угол наклона КМБК от вертикали (горизонтальное бурение), величину вертикальной вибрации при бурении, ускорение спуска колоны (обрыв инструмента в скважину). Программным методом рассчитывается механическая скорость бурения, КПД, мощность и момент ГЗД на забое, возможность построения схемы скважины, величина роторного бурения. Имеется возможность распечатать график любого интервала бурения для последующего анализа работы ГЗД. Каждый архивный файл имеет возможность создания комментарий к отработанному ГЗД (Заказчик, скважина, компоновка низа буровой колоны, какой расход и т.д.).

Программное обеспечение позволяет конвертировать полученные данные о работе ГЗД в стандартную таблицу EXCEL для возможности передачи информации другим пользователям, строить необходимые графики и проводить детальный анализ.

Температурный диапазон работы регистратора составляет от -50?С до +100?С. В отрицательных диапазонах температур регистратор находится в режиме экономии энергопотребления, т.к. ГЗД не может работать на поверхности и температура забоя всегда положительна.

Регистратор СКАМ-5.0 может работать с различными типами ГЗД или сопровождать один и тот же гидравлический двигатель во всем сроке ресурса его эксплуатации. Регистратор может применяться в любых аналогичных механизмах, требующих учёта часов наработки и параметров работы – например в мультифазных установках, центробежных насосах, долот для бурения и т.д.

Автор разработки Волковинский Сергей Николаевич.
