Испытательный комплекс СК-1М
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Стенд комплекс СК-1 предназначен для осуществления следующих видов работ:
Проверка качества проведенного ремонта гидравлических забойных двигателей (ГЗД), путем измерения параметров их характеристик.
Проведение операции обкатки ГЗД после ремонта с целью обеспечения взаимной приработки сопрягаемых деталей и узловых соединений.
Область применения стенда ремонтные - цехи буровых предприятий. Условия нормальной эксплуатации стенда предусматривают обеспечение температуры окружающего воздуха в рабочем помещении не ниже + 10 С, что предотвращает замерзание энергетической жидкости (техническая вода).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габариты испытываемых ГЗД:
Диаметр мм.………………………………………………………………………..…….54-127
Габаритные размеры установочной базы стенда, мм:
длина.................................................................................................................................... 8000
ширина................................................................................................................................... 1700
высота.................................................................................................................................... 1700
Вес кг………………………………………………………………….......…………………6700
Максимальный тормозной момент кНм ……………………..………………..……9800
Применяемая энергетическая жидкость: тех. вода
Максимальный расход энергетической жидкости л/с…………………......………… 15
Максимальное давление энергетической жидкости МПа(кгм/см). ……….... 16 (160)
Максимальная частота вращения вала ГЗД, с-1............................................................ 25
СОСТАВ ИЗДЕЛИЯ
Стендовый комплекс СК-1М для гидравлических испытаний состоит из следующих основных составных частей:
1) База установочная, тормозное устройство ГМТ-1, ручными зажимами МЗ-2, напорным манифольдом с датчиками расхода и давления, гидраотбойником, бурового шланга с вертлюгом;
2) Пульт дистанционного управления;
3) Компьютер с периферией и программным обеспечением;
4) Первичные преобразователи (датчики) тормозного момента, оборотов, давления и расхода энергетической жидкости с кабелем.
5) Насосный узел с дизельным приводом мощностью 170 л.с.
Особенности испытательго комплекса СК-1М
Комплекс не требует фундамента для установки. Стенд спроектирован таким образом, что вся возникающая вибрация гасится за счет конструктивной особенности базовой рамы, что позволяет установку стенда на ленточный фундамент толщиною 150 мм или на железобетонные плиты.

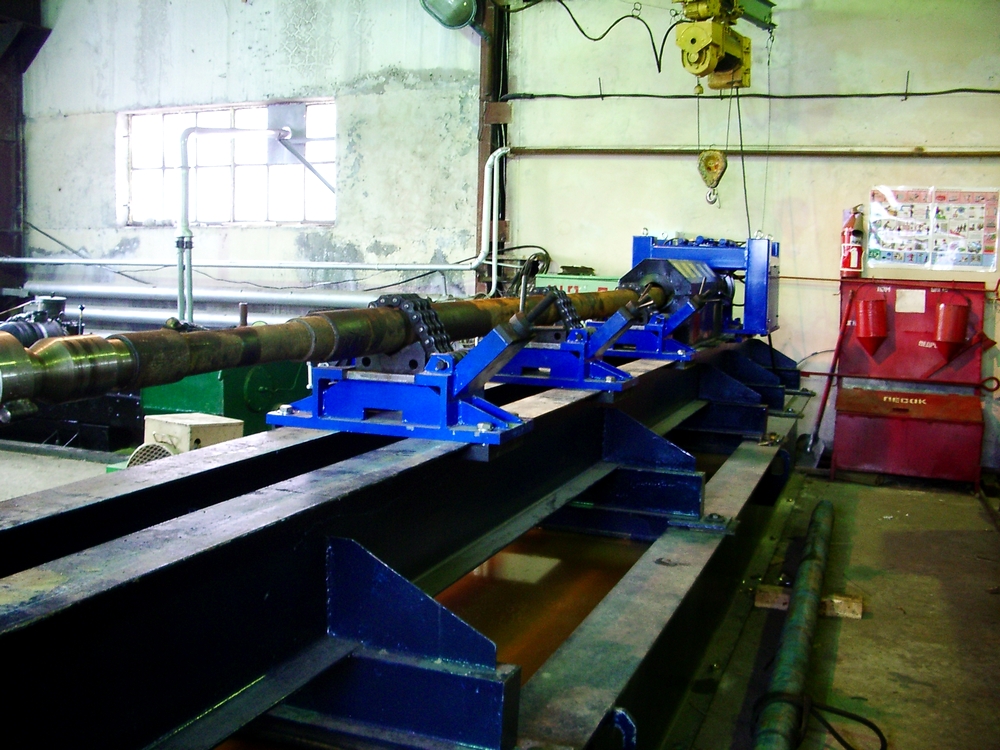

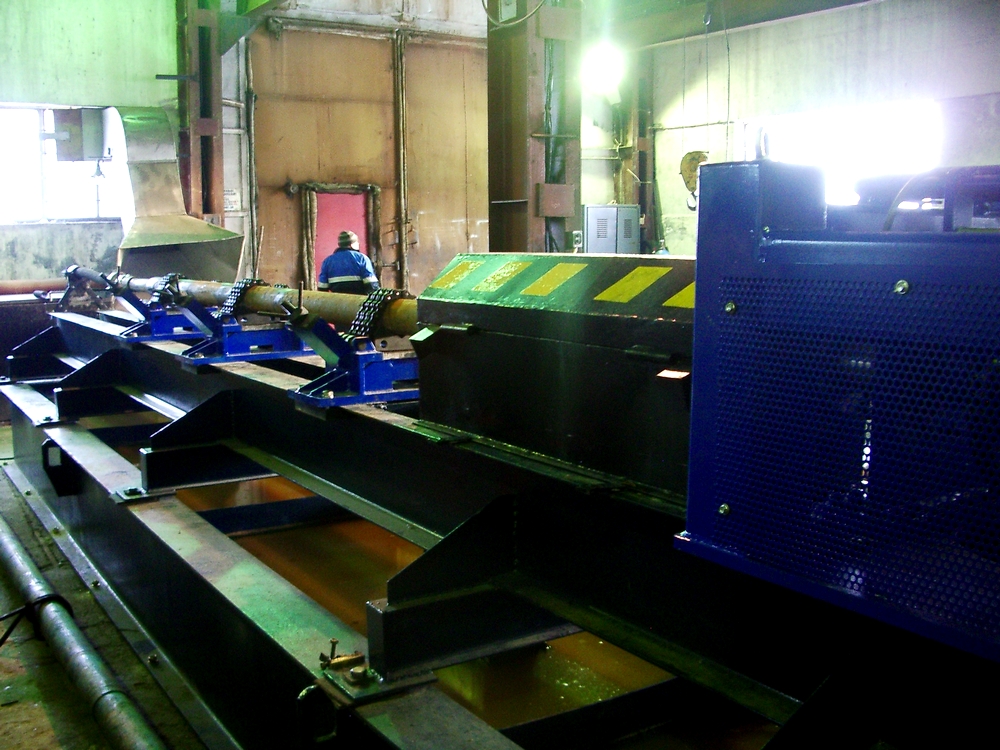

Применение ручных захватов МЗ-1 позволяют зажимать испытываемый ВЗД в диапазоне диаметров корпусов забойных двигателей от 54 до 127 мм со сменными призмами.

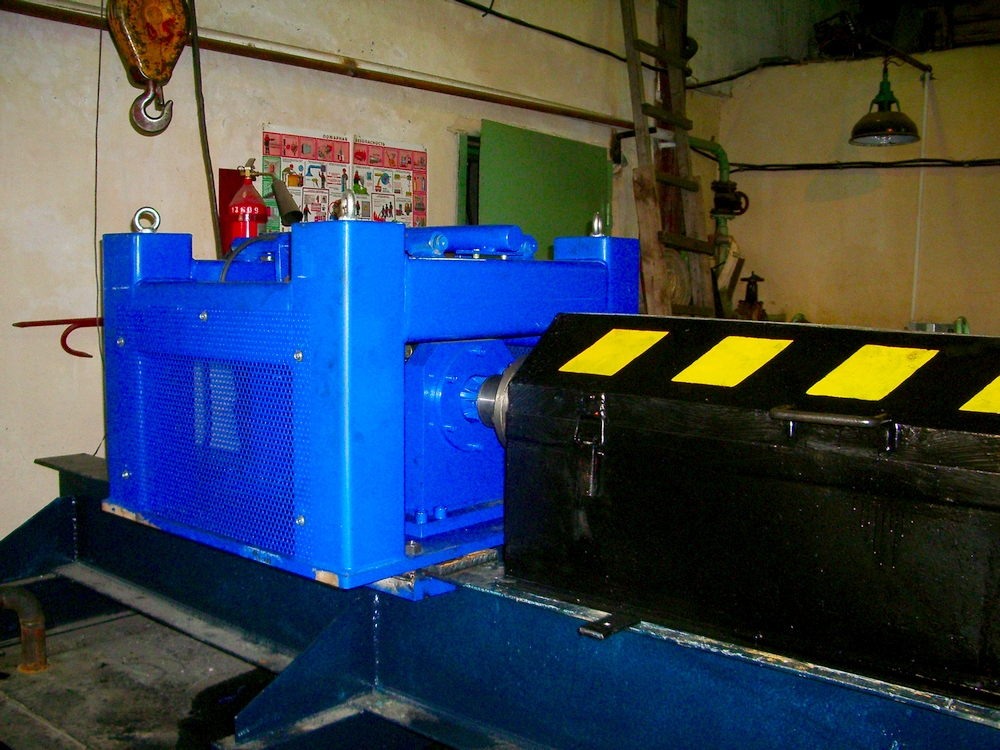

Узел создания ГМТ-1 позволяет создание крутящего момента на валу испытываемого ВЗД с максимальным усилием до 9800 кН. Таким образом обеспечивается условие снятия реального крутящего момента на валу ВЗД без применения компьютерного пересчета данных.
